几种常见的UPS不间断电源电池接线图

汉谟拉比2个月前 (08-04)系统运维1370

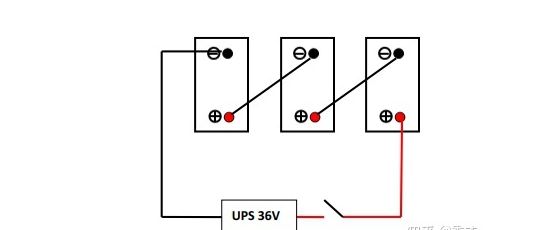

1、单组36v接线图(12V蓄电池)   例如: DC:36V

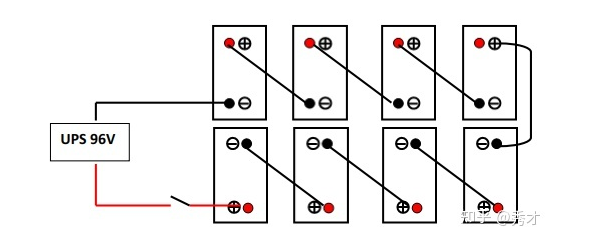

2、单组96V接线图(12V蓄电池)  例如DC:96V

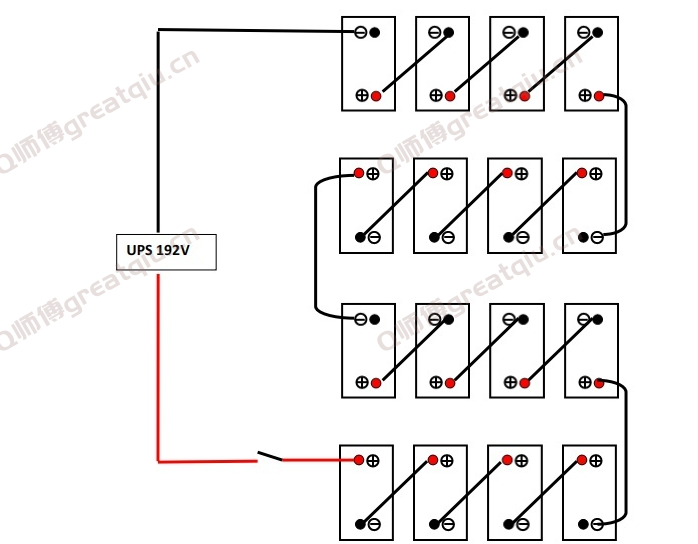

3、单组192V接线图(12V蓄电池)    例如: DC:192V

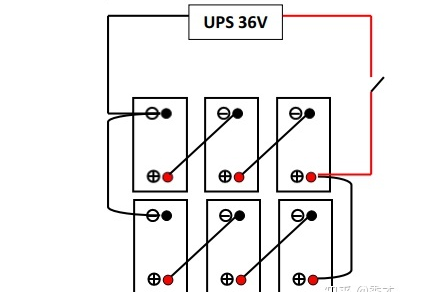

4、两组36v并联接线图(12V蓄电池)    例如: DC:36V

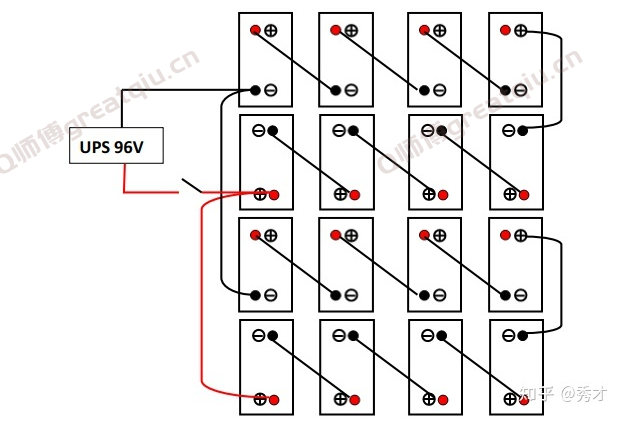

5、两组96V并联接线图(12V蓄电池)    例如: DC:96V

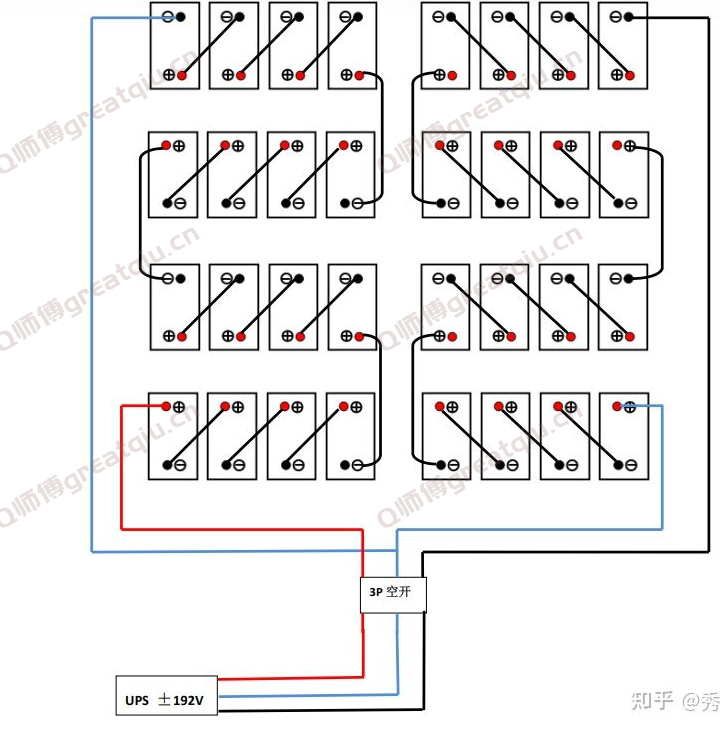

6、±192VDC接线图(12V蓄电池)   例如: DC:±192V

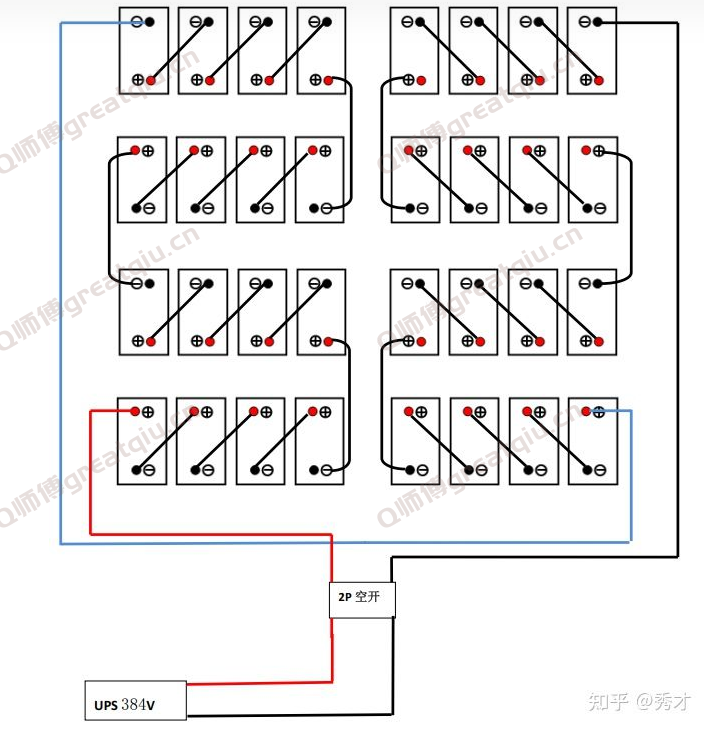

7、384VDC接线图(12V蓄电池)   例如: DC:384V
