什么是PON,PON的详细架构?

Q师傅2022年06月04日传输控制2061

PON是Passive Optical Network 无源光网络,一种点对多点网络结构,是实现FTTB/FTTH的主要技术。无源光网络中指ODN(光配线网)仅使用光纤和无源组件,只需要在信号源和信号接收端使用带电的设备。在典型的PON系统中,分光器是核心,利用分光器来分离和收集通过网络传输的光信号。这些用于PON的分路器是双向的,在下行方向,IP数据、语音、视频等多种业务由位于中心局的OLT,采用广播方式,通过ODN中的1:N无源光分配器分配到PON上的所有ONU单元;在上行方向,来自各个ONU的多种业务信息互不干扰地通过ODN中的1:N无源光合路器耦合到同一根光纤,最终送到位于局端OLT接收端。

pon组网和普通网络组网的对比:

PON对比图

用无源光网络传输做监控架构的好处

  1. OLT的部署: xPON建设初期,宜采用集中设置,在传输汇聚节点设置OLT节点覆盖一定区域内的零散用户。成熟期,宜采用分散设置原则,充分实现基础资源的综合利用。
  2. 分光器的部署: 目前PON可以采取两级分光方式来保证部署的灵活和端口的充分利用;当用户渗透率提高时,将二级分光调整为一级分光;用户规模较小时,分光器应集中设置;用户规模较大时,分光器可适当分散设置,以便尽量靠近用户。
  3. ONU的部署: 宜尽量选用内置语音模块的设备实现综合业务接入。对于接入网应用,应尽量将ONU设置在用户家里。对公众用户,可放置于智能盒中或桌面。FTTB场景可设置在楼道、弱电井、光交接箱等,原则上采用本地供电方式。
  4. 网管配置: 集中建设厂家网管,开放北向接口,便于统一接入综合网管。

扫描二维码推送至手机访问。

版权声明:本文由 Greatqiu.cn Q师傅知识库 发布,如需转载请注明出处。

本文链接:https://greatqiu.cn/?id=79

标签: ponepongpon
分享给朋友:

相关文章

海康威视综合平台 B21 快速配置( 2.0 版本)

海康威视综合平台 B21 快速配置( 2.0 版本)

视频综合平台B1应用场景简介提示2.0版本与 1.7 版本的差异点1、 NAT 配置及接线: V2 版本主控板开启 NAT 后, 主控控制网口需接入交换板第4 个业务网口, NAT2 的 IP 地址要和主控 IP 地址一致。2、 程序升级说明: V1.7 和 V2.0 版本间无法进行相互升级, 升级前需确认主控板型号,主控板型号带有V2 标志的使用 V2.0 程序,其他的则需使用 V1.7版本升级...

如何把多模光纤跳线用在单模光模块中

   多模光纤和单模光纤在纤芯直径上有明显差异,多模光纤的纤芯直径通常是50或62.5µm,单模光纤的纤芯直径是9µm。鉴于这种区别,单模光纤在较窄的芯径上只能传输波长为1310nm或1550nm的光信号,但纤芯小带来的好处是,光信号在单模光纤中沿着直线传播,不会发生折射,色散较小,带宽高;多模光纤纤芯宽,它可以在给定的工作波长上传输多种模式,但同时由于多模光纤中传输的模式多达...

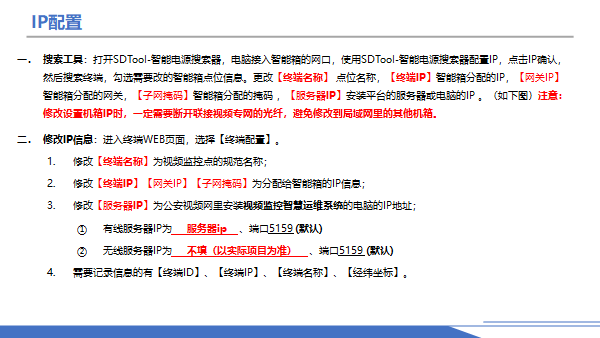

海康威视智能安防箱运维终端调试手册
