一张生图让你理解端口vlan

Q师傅2023年03月12日系统运维1248

当我们使用交换机web 管理的时候,一般会出现端口taged和untaged概念,小编之前被这个逻辑搞晕了,经网上查询定义如下:

使用display vlan VLAN ID命令,可以看到Tagged ports和Untagged ports。Untagged ports表示端口发送数据帧时去掉VLAN标签,通常是access端口。Tagged ports表示端口发送数据顿时带上VLAN标签,可能是trunk端口只或者hybrid端口。


上述文字描述比较空泛,按照我自己的理解如下:在交换机内部所有报文都是带标签的。从端口出去时可以选择让带标签的报文出去或者剥离标签后再出去,反过来报文进入交换机时,根据端口设置,可以让带指定标签的报文进入,或者让不带标签的报文加上标签后进入,taged指这个交换机端口出去的报文都带着VLAN标签,untaged指这个交换机端口出去时会剥离掉指定的VLAN标签,如果还是理解起来生硬,下面生图奉上

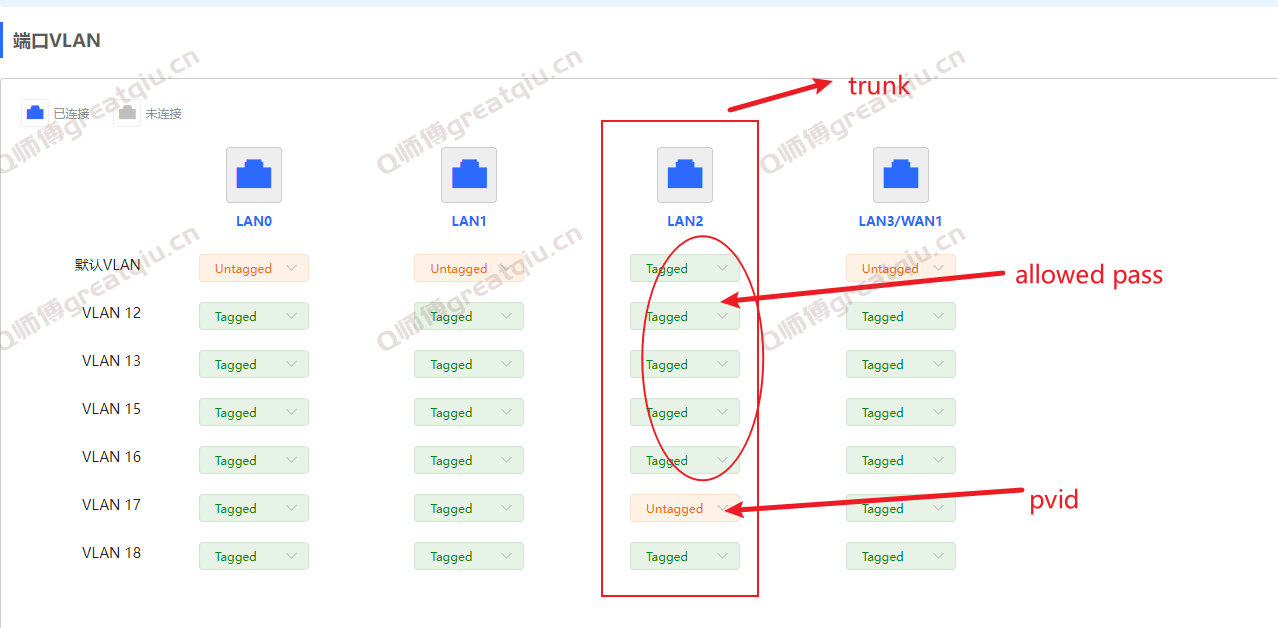

上图中lan2 设置成了trunk口,对应的命令就是 port link-type  trunk

taged  vlan  就是对应命令  port trunk allowed pass vlan ID

untaged vlan  对应命令就是  port trunk pvid vlan ID

通过上图可以很好总结一下

1、taged端口一般是trunk或者hybrid口

2、tagedvlan就是允许带vlan的数据通过,比如trunk口过来的数据

3、untagedvlan,一个端口只能设置一个,就是我们说的缺省vlan,这个口子等效于access口,可以接傻瓜交换机或者直接接设备
