海康威视智能摄像机和智慧音柱连接调试手册

Q师傅2024年03月23日视频监控870

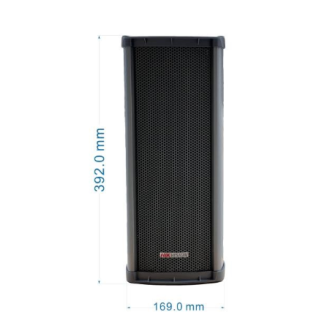

1、摄像机报警之后联动报警输出，触发智慧音柱播放其内部音源

2、设备支持安卓USB数据线接电脑形式（移动硬盘式），整个盘最大储存在8M空间，内有一个名为“ZH” 的文件夹。文件夹内有6个MP3文件，名称分别是01、02、03、04、05、06，这 6个MP3文件对应的是设备上的6个拨码开关控制的音源，拨码开关1对应内存歌曲01.MP3，以此类推。将对应拨码开关拨到ON，且相应短路控制有效时，播出对应歌曲。例如拨码1拨到ON，红黑线短路控制有效，音柱就会播报01.MP3 的音频文件。如需更换内存歌曲，只需在“ZH”的文件夹放入小于8M且小于的MP3格式的音频文件，然后将音频文件名字改为与外部拨码开关对应的音频名称即可。例如，将音频文件名称改为01放入，再刷新保证文件从左到右是按顺序01~06即可。拨码开关1拨到ON，红黑线短路控制有效即可播放。注：短路控制线接摄像机的ALARM OUT接口。

3、红和黑两根线是触发对应拨码音乐的控制线，只需把红黑线短接在一起，然后将想要播报的音频拨码 5 30W 低功耗室外音柱拨到ON即可播放内部音频文件，将两根线断开就会停止播报，此控制线也支持OC控制方式。注：红色线接摄像机的ALARM OUT ，黑色线接ALARM GND。红线和白线加黑色屏蔽层线的是音频输入线，此线可接摄像机的音频输出口，可播放音乐，可在指挥室进行喊话，也可在摄像机软件平台上用手机对前端音柱进行喊话。注：红色线接摄像机“AUDIO OUT” 的正（+），白色和黑色拧成一条线接摄像机“AUDIO OUT” 的地（GND）。触发报警输入和音频线路输入采取的是优先级别方式，线路优先

4、声柱下方有本地音量调节和线路音量调节。  本地音量调节的是内部音源播放音量，即调节开关量触发音乐。  线路音量调节的是线路输入的音频输出音量，即调节音频线路输入音乐

5、中文音源  01.MP3：你好，垃圾请分类入桶。  02.MP3：观赏草坪，请勿踩踏。  03.MP3：机动车道，行人请勿进入。  04.MP3：进入施工现场，请戴好安全帽，注意安全。  05.MP3：警戒区域，请尽快离开。  06.MP3：您已进入监控区域，你的行为将被实时记录，请注意言行举止。
