产品概述

TLD-2016-6交通灯信号检测器支持16路信号灯的检测能力，检测数据通过RS485接口发送给上一级设备。该设备的数据检测及通讯是由单片机来实现的，设备可长期稳定可靠工作。该设备的数据传输模式有查询和主动上传两种。

产品技术规格及特点

16路信号灯交流信号输入接口。
6个RS485输出接口。
1个5VDC输出接口。
5路拨码开关，用来设置波特率、地址和上传模式。
16路交通灯状态指示。
检测、通讯单元采用微控制器设计，稳定可靠。
输入接口采用压电保护、光电隔离等防护措施。
交通灯信号的检测电压范围：140VAC～270VAC，50Hz/60Hz。
工作电压：220VAC@50Hz/60Hz，100VAC～240VAC能够正常工作。
功耗：<5W
工作环境温度：-30℃～+70℃。
工作环境湿度：5%~95%@40℃，无凝结。
结构尺寸：440mm(W)×44mm(H)×213.5mm(D)；1U上架式机箱。

1操作必读

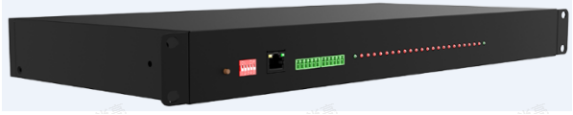

1.1前面板接口及指示灯说明

1.2后面板接口说明

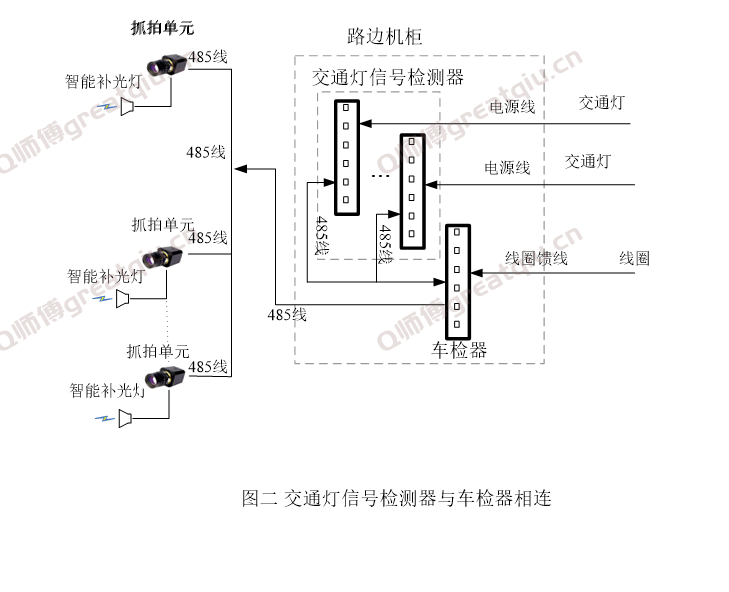

1.3系统拓扑图

图一，交通灯信号检测器直接与多台智能工业相机连。(一般采用主动上传模式)
交通灯信号检测器将检测到的红灯状态数据通过485总线实时传给智能工业相机，智能工业相机收到后会对数据进行解析并进入相应信号处理状态(如红灯信号状态或绿灯信号状态)。此安装方式也适用于一台交通灯信号检测器与一台车检机直接连。

2通讯协议

2.1通讯格式

通讯方式：RS485。
波特率：9600、19200、38400（通过拨码选择）。
数据位格式：1位起始位，8位数据位，无校验位、1位停止位。
数据串格式如下：

2.2工作模式及指令

使用方式：
交通灯信号检测器拨码第一位，在ON，上电后处于等待状态，交互设备上电后，默认发送扫描指令，交通灯检测器收到扫描指令后，回复查询模式指令，交通灯信号检测器处于等待查询指令状态；

2.3实例

实例1：交通灯信号检测器地址：03，交互设备地址：01 (现场安装一台交通灯信号检测器固定地址)

查询状态
交互设备扫描指令        ：F0 03 01 06 11 0B
     交通灯信号检测器应答     ：F0 03 01 08 12 F0 0F 0D
主动上传状态
      交通灯信号检测器上电指令：F0 03 01 08 18 FF FF 12
      交通灯信号检测器红灯状态：F0 03 01 08 22 F0 0F 1D (交通灯信号检测器主动上传数据)
      交通灯信号检测器心跳    ：F0 03 01 08 03 16 00 15 (2分钟一次的心跳)

实例2：交通灯信号检测器地址：03、02，交互设备地址：01 (现场安装两台交通灯信号检测器固定地址)
查询状态
交互设备扫描指令        ：F0 03 01 06 11 0B
交互设备扫描指令        ：F0 02 01 06 11 0A

  交通灯信号检测器应答    ：F0 03 01 08 12 F0 0F 0D
  交通灯信号检测器应答    ：F0 02 01 08 12 F0 0F 0C
