监控拾音器使用说明

Q师傅2022年09月13日视频监控1713

监控拾音器使用说明书 感谢您信任并购买杭州海康威视数字技术股份有限公司监控拾音器产品, 监控拾音器是音频前端采集设备,广泛应用于银行、检察院、公安、法院、监 狱、教育、车辆、部队等,该监控拾音器采用高保真镀银震膜电容咪头,内置 低噪声麦克风偏置电路,配以降噪,AGC,ALC 等电平电路控制,能做到防震 动,噪声抑制,音量可调 ,适用于各种环境下的声音拾取。 安装图示:



音量调节: 顺时针音量增大,逆时针音量减小 音频连接头连接标识 与监控拾音器配合的音频连接头通常有三种,一种为二芯(非平衡)/三芯(平 衡)插头,一般根据直径有 2.5mm,3.5mm,6.5mm 三种,一般监控拾音器的音 频线可以单独或者同时接左/右声道,监控拾音器公共地接音频地。现在的主流 IP 网络摄像机都采用此种接线方式。

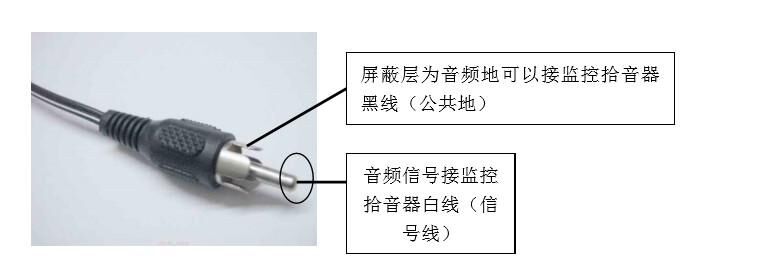

第二种为莲花插头,一般其线缆为带屏蔽线的音视频连接线。其接头定义如下:

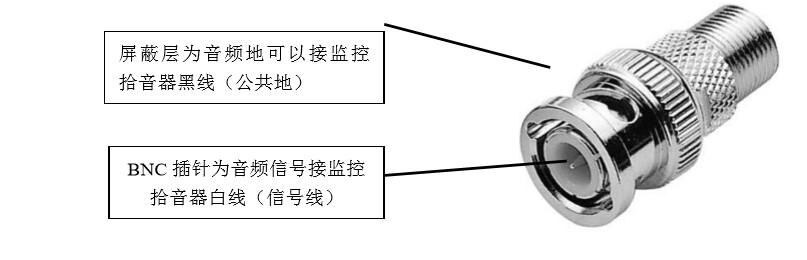

最后一种为 BNC 插头,主要用在视频传输,目前很多的硬盘录像机(DVR)中 也用来传输音频信号,具体图示如下。

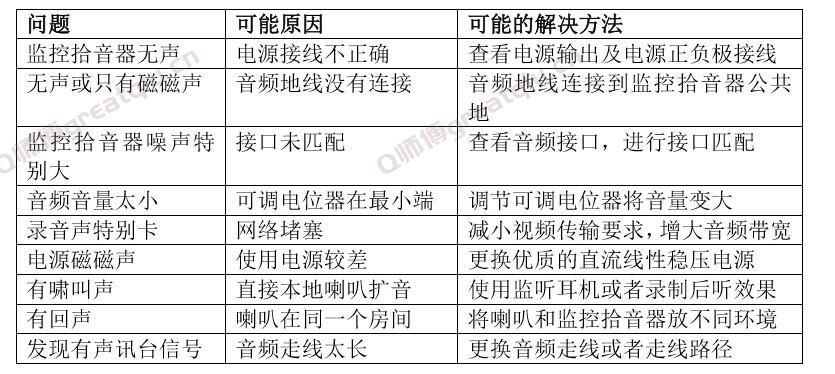

监控拾音器常见问题排除:





注意事项: 1. 监控拾音器不能作为本地扩音的拾音使用,会产生啸叫声。 2. 监控拾音器不能单纯用作对讲用,不然对讲时会有回声和啸叫。 3. 监控拾音器不能接MIC IN和JACK IN的音频输入接口,容易损坏后端设备, 并且监控拾音器的效果不能达到理想状况。 4. 监控拾音器电源不能使用普通开关电源,容易引起干扰,导致拾音效果变差, 推荐使用监控拾音器专用电源【DC-12】或者直流线性稳压电源。
